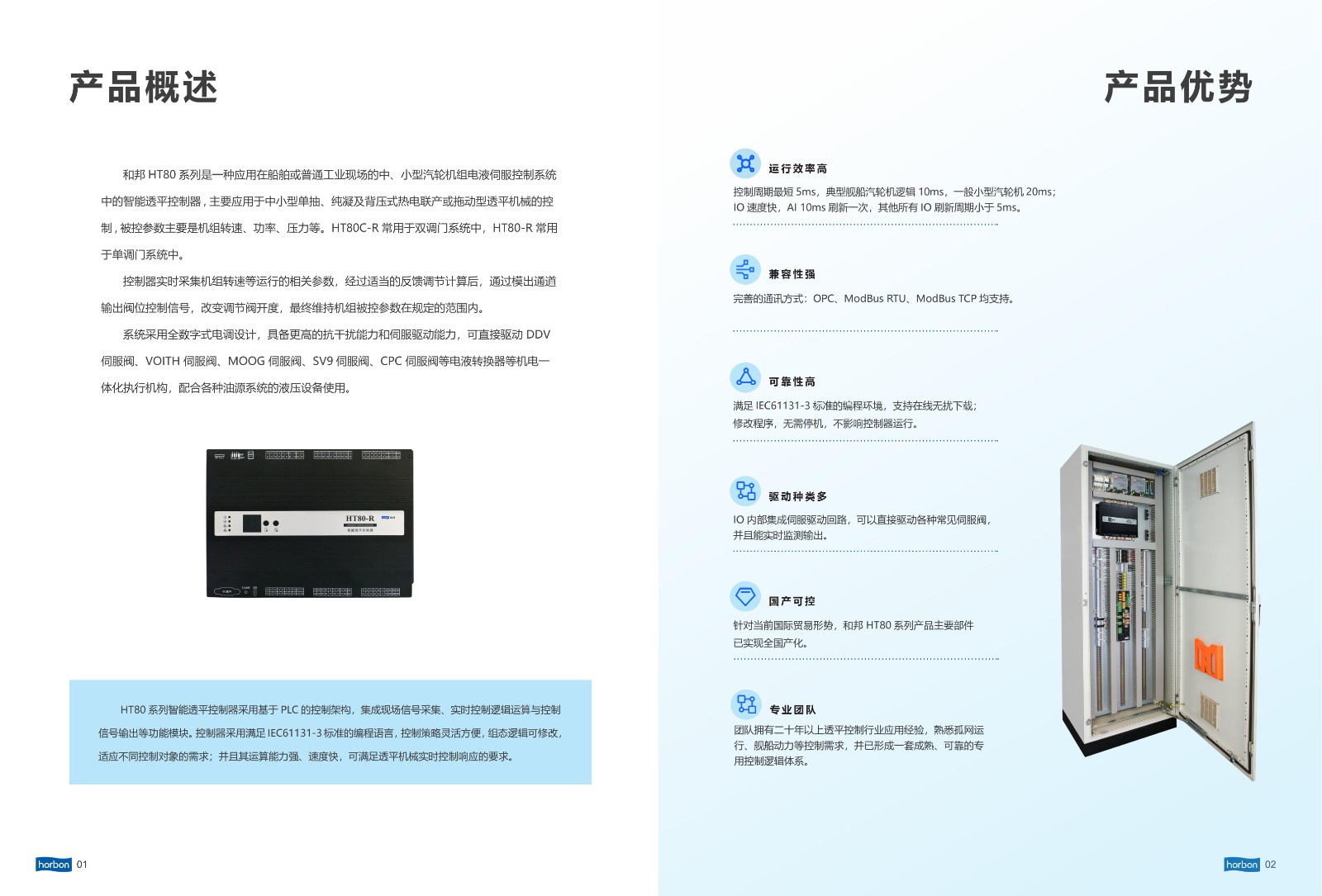

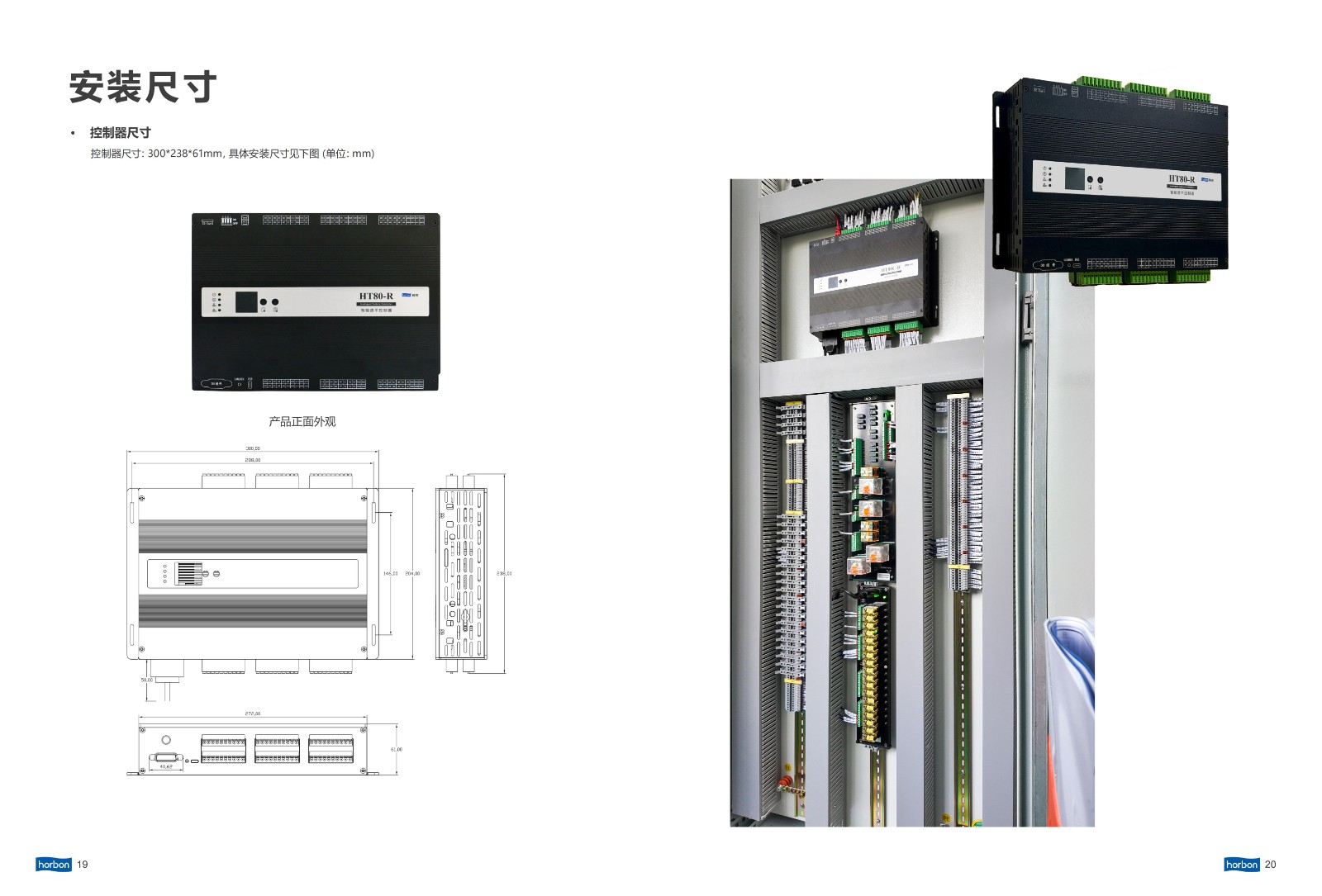

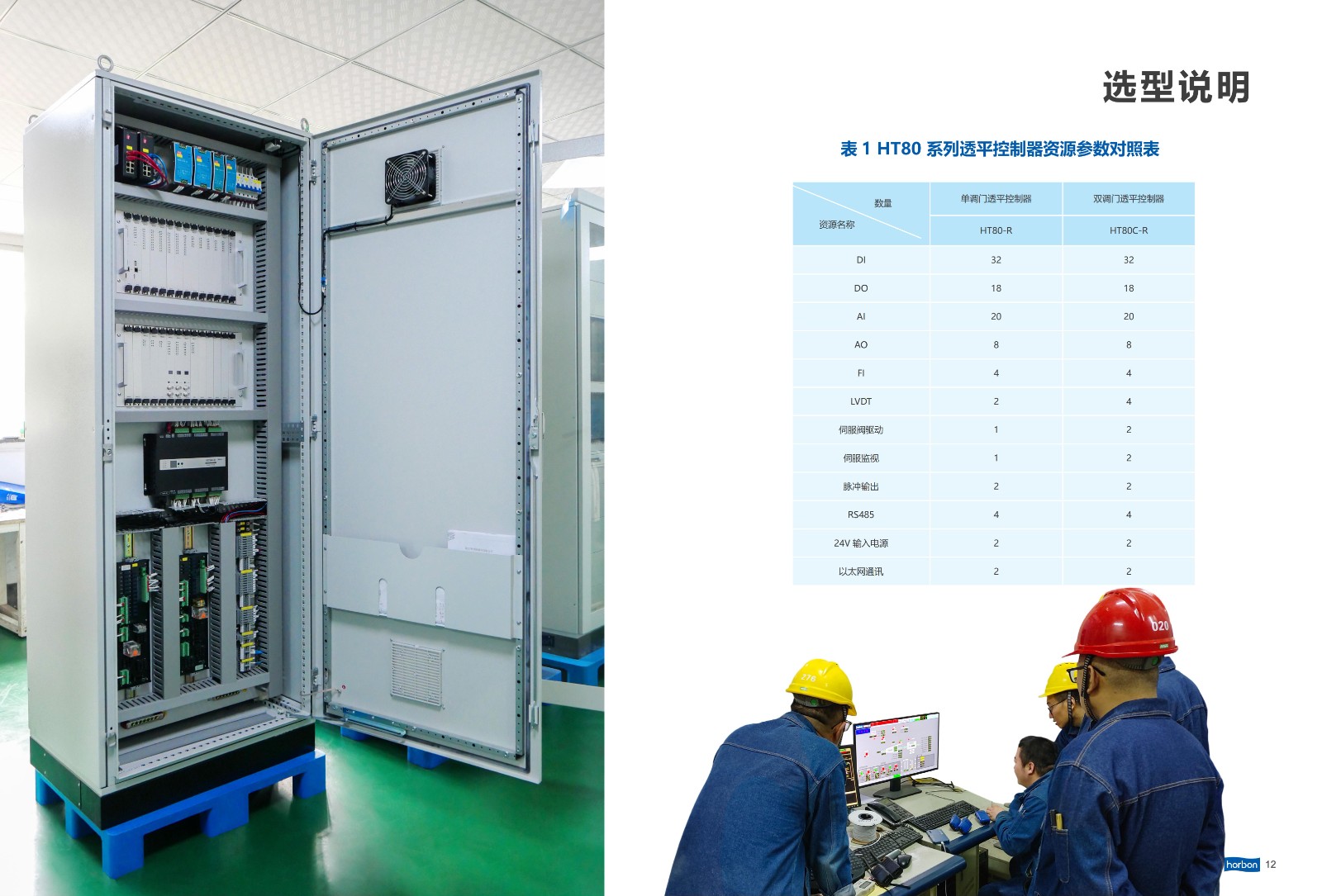

功能优势

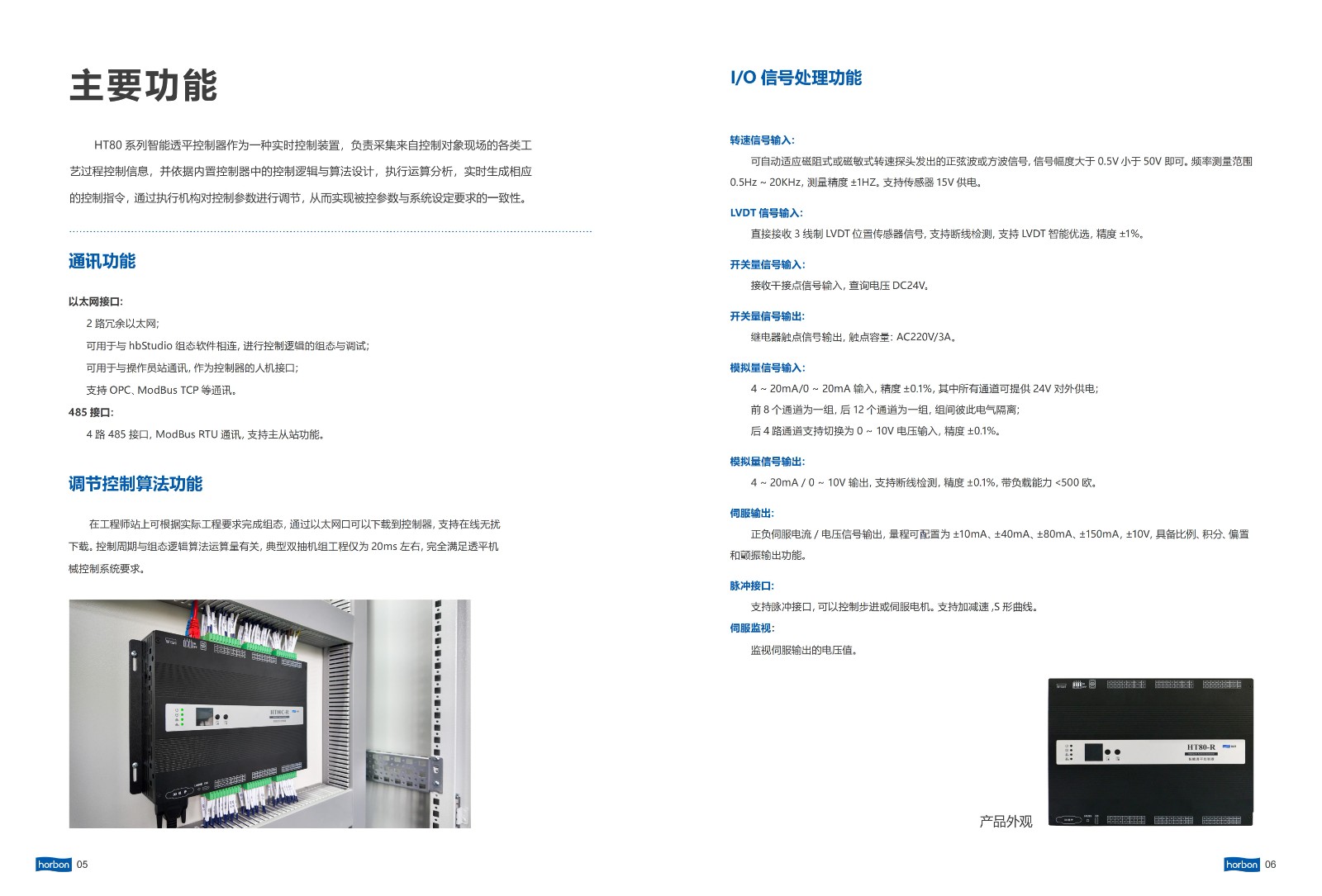

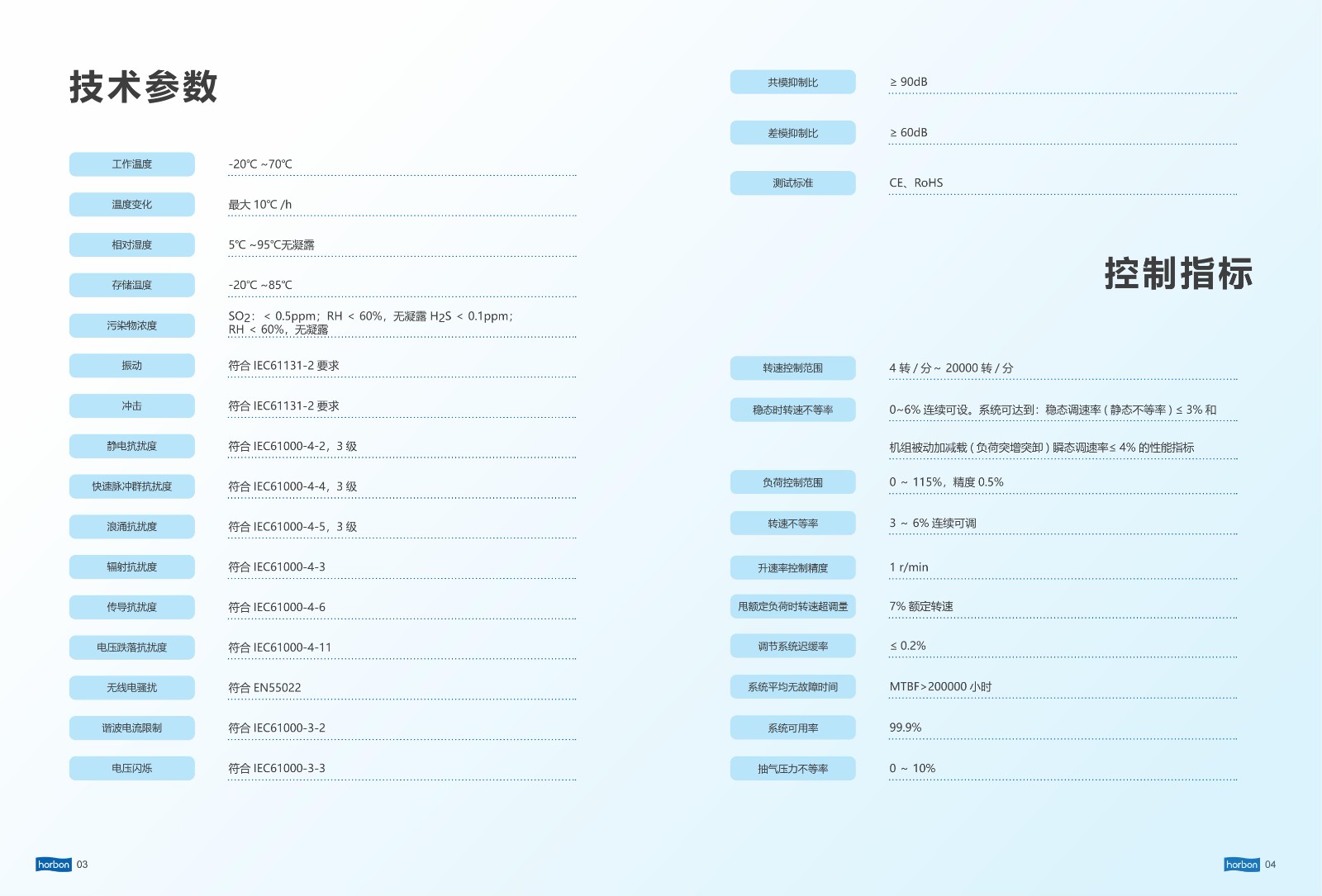

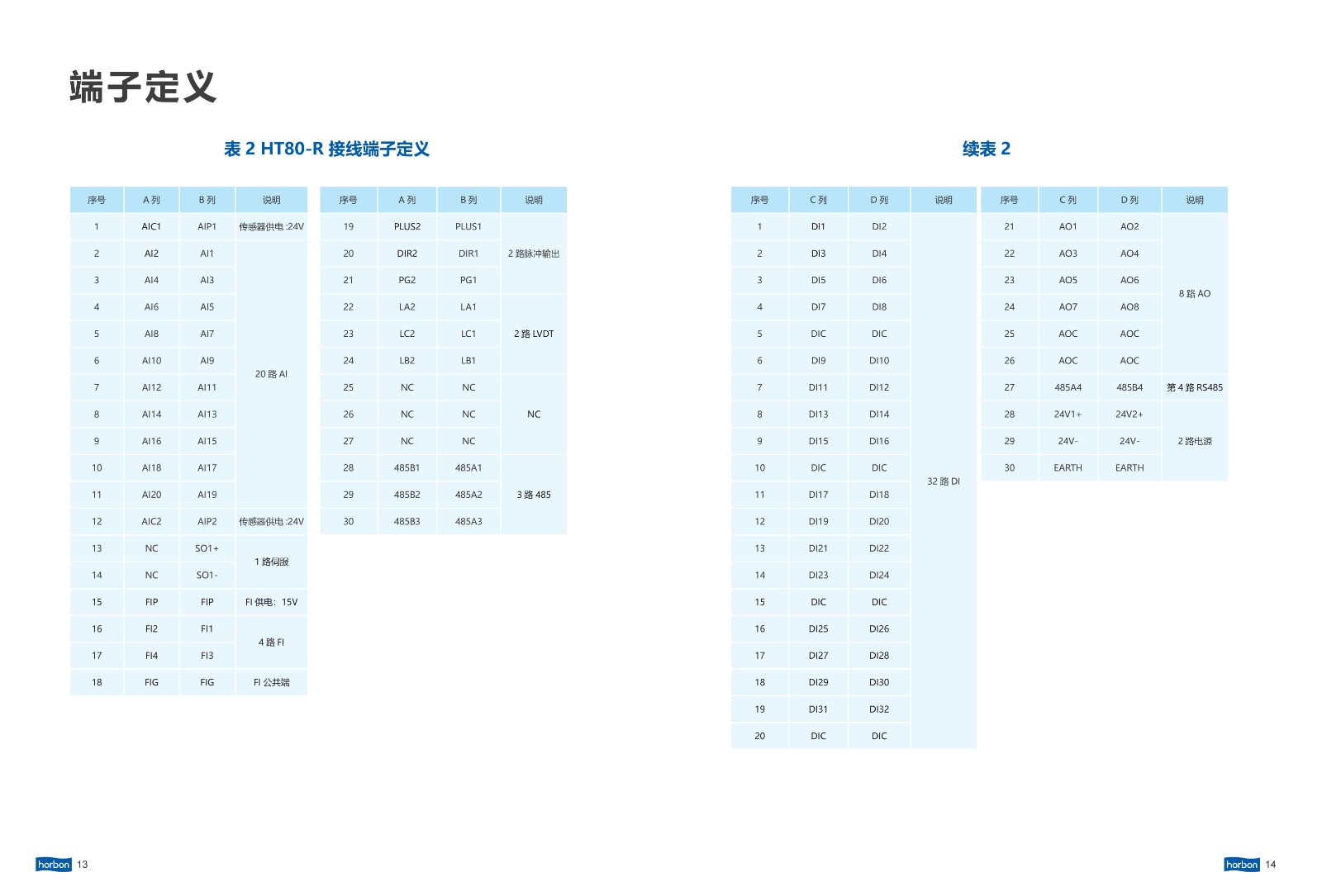

I/O信号处理功能

• 转速信号输入：可自动适应磁阻式或磁敏式转速探头发出的正弦波或方波信号，信号幅度大于0.5V小于50V即可。频率测量范围0.5Hz～20KHz，测量精度±1HZ。支持传感器15V供电。

• LVDT信号输入：直接接收3线制LVDT位置传感器信号，支持断线检测，支持LVDT智能优选，精度±1%。

• 开关量信号输入：接收干接点信号输入，查询电压DC24V。

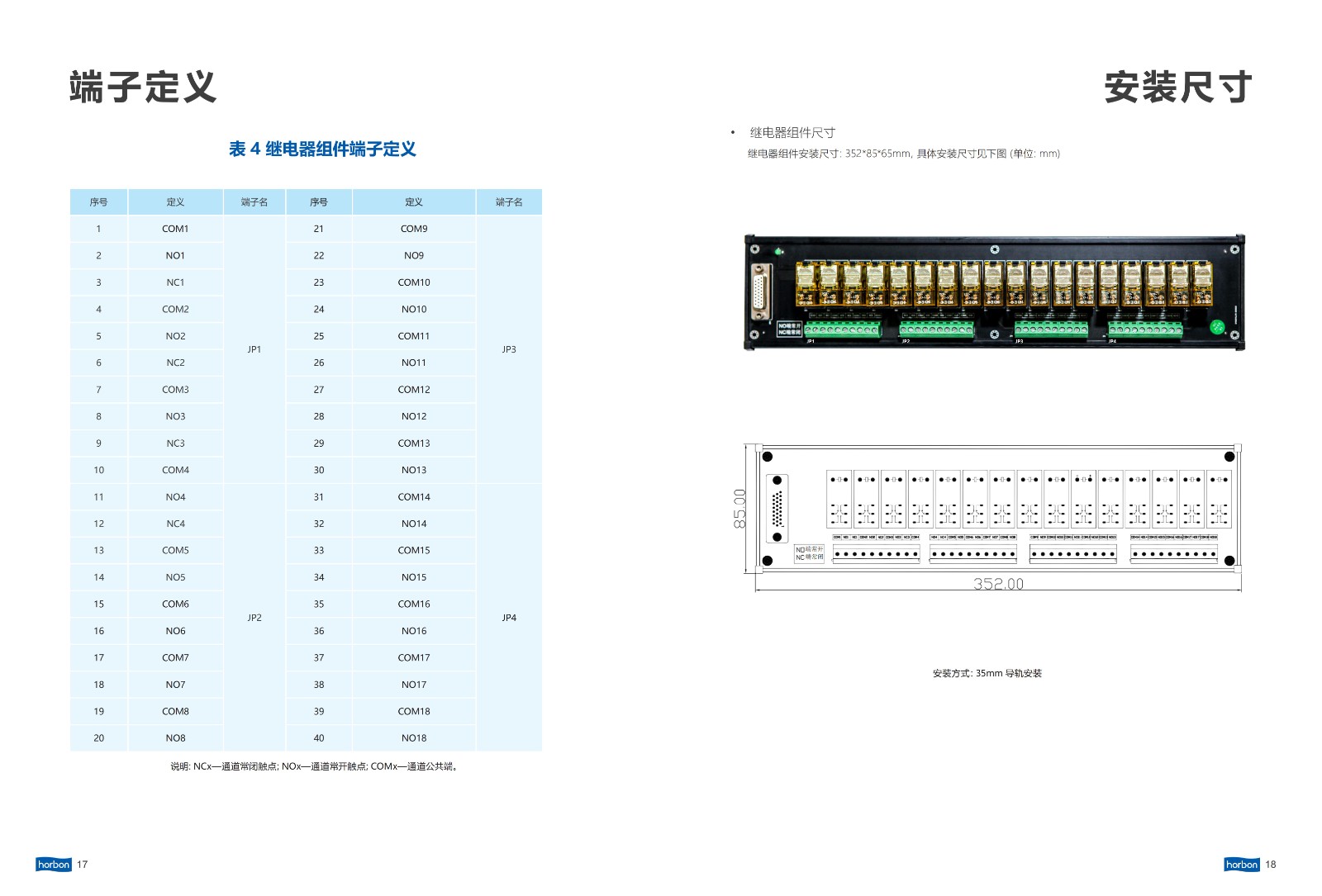

• 开关量信号输出：继电器触点信号输出，触点容量：DC30V/1A；有源信号输出，DC24V/50mA，带输出短路保护。

• 拟量信号输入：4～20mA输入，精度±0.1%，其中所有通道可提供24V对外供电；8个通道为一组，组间彼此电气隔离；

• RTD输入：支持PT100和Cu50，精度±0.1%；

• 模拟量信号输出：4～20mA输出，支持断线检测，精度±0.2%，带负载能力<500欧。

• 伺服输出：正负伺服电流/电压信号输出，量程可配置为±10mA、±40mA、±80mA、±150mA，±10V，具备比例、积分、偏置和颤振输出功能。

• 脉冲接口：支持脉冲接口，可以控制步进或伺服电机。支持加减速,S形曲线。

• 伺服监视：监视伺服输出的电压值。

通讯功能

• 以太网接口：2路冗余以太网，用于和上位机软件相连

• 用于和操作员站通讯，作为控制器的人机接口

• 支持OPC,Modbus-Tcp等通讯

• 485接口：

• Modbus-Rtu通讯，支持主从站功能。

• CAN及Profibus接口

调节控制算法功能：

在工程师站上可根据实际工程要求完成组态，通过以太网口可以下载到控制器，支持在线无扰下载。控制周期与组态逻辑算法运算量有关，典型双抽机组工程仅为20ms左右，完全满足透平机械控制系统要求。可通过工程师站在线调试控制器的调节控制算法。

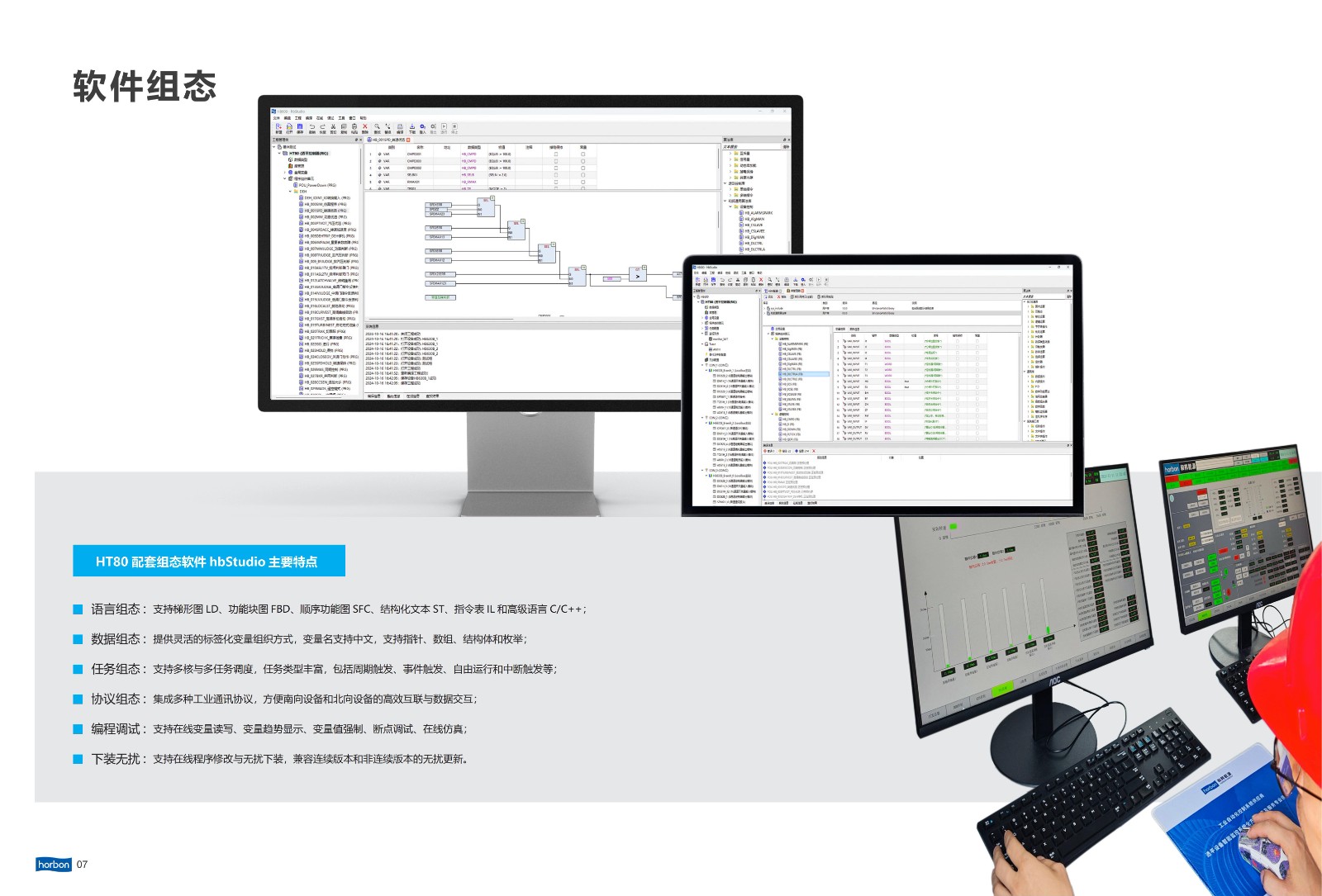

操作显示控制功能：

在操作员站或触摸屏上可根据实际工程要求完成操作画面组态。画面与控制器通过以太网通讯口相连，实现操作显示数据交换。即使操作员站失电，操作显示组态画面也不会丢失。装有操作显示组态画面的操作员站上电后即可投入运行。

数据交换通讯功能：

• 控制器CPU能确保在一个控制周期内将所有I/O通道信号数据更新一遍，控制周期满足各种透平机械控制系统对动态响应时间的要求。

• 控制器CPU与显示屏CPU的数据通讯，能确保各显示及操作数据的更新周期小于1s。

• 控制器通过Rs485,CAN,profibus等与外界设备通讯。

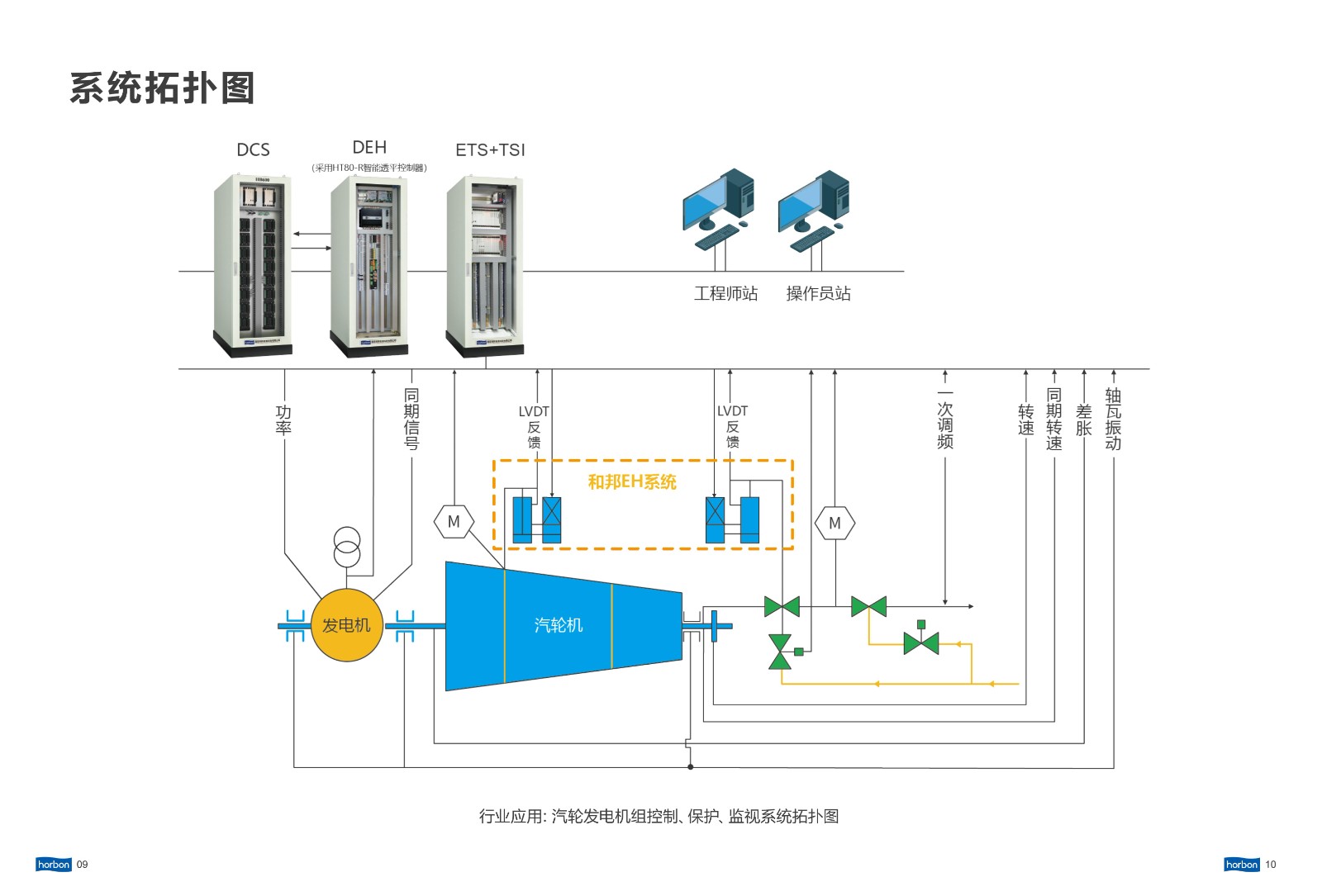

系统结构图

行业应用

• 中小型汽轮机

• 中小型水轮机
